                                                 器件的發熱及散熱器的選擇
㈠ 概述
固態繼電器或一體化模塊的發熱量與負載的實際工作電流有關，與繼電器本身額定電流無關。
1、單相固態繼電器、單相交流調壓模塊、R系列固態調壓器的發熱量的計算公式：
        發熱量=實際負載電流（安培）×1.5瓦/安培
    2、三相固態繼電器、三相一體化交流調壓模塊、三相一體化全控整流模塊，其實際負載電流應為三相實際負載電流之和：
        發熱量=實際負載電流（安培）×4.5瓦/安培
    3、單相全控一體化整流模塊：
發熱量=實際負載電流（安培）×3.0瓦/安培
4、三相交流電機正反轉控制固態繼電器模塊（三相兩控型，內置四路SSR）：
    發熱量=實際負載電流（安培）×6.0瓦/安培
5、三相交流電機正反轉控制固態繼電器模塊（三相三控型，內置五路SSR）：
    發熱量=實際負載電流（安培）×7.5瓦/安培

散熱器的散熱效果不但與散熱器的大小有關，還跟環境溫度（季節）、通風條件（自然冷卻或強迫冷卻及風量大小）以及安裝密度等因素均有關。散熱效果的參考標準為：使固態繼電器或一體化模塊的底板（與散熱器接觸面）溫度不得超過80℃。因此實際應用中可在散熱器安裝面靠近繼電器或模塊的邊緣處（20mm以內）安裝一只75℃的溫度開關（帶一對常閉觸點），把繼電器或模塊的控制信號串入這對常閉觸點，這樣當檢測點溫度超過75℃時，常閉觸點跳開，切斷控制信號，強迫關閉繼電器或模塊的輸出，使其得到保護。一般在每相實際電流超過50A、安裝密度大、環境溫度高的地方，最好采用溫度開關保護。

㈡  A系列散熱器：

    A-150：適合于負載實際工作電流不大于100A的一只單相長條形固態繼電器；
    A-250：適合于負載實際工作電流（總和）不大于160A的三只單相長條形固態繼電器、或一只三相固態繼電器或一只單相/三相一體化交流調壓、整流模塊（整流模塊按實際輸入電流總和計）；
    A-330：適合于負載實際工作電流（總和）不大于220A的三只單相長條形固態繼電器；
    A-450：適合于負載實際工作電流（總和）不大于300A的三只單相長條形固態繼電器；
    A-600：適合于負載實際工作電流（總和）不大于400A的三只單相長條形固態繼電器；

㈢  D系列散熱器：

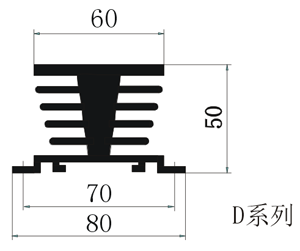

適用于安裝長方形（58×45mm）單相固態繼電器，截面圖如右，安裝面上已有兩個螺紋孔，均勻涂上導熱硅脂后用兩顆 M4×8的螺釘把SSR擰緊即可。



     D－20型：（尺寸：66×50×80mm），適合于負載實際工作電流不大于16A

。

㈣ E系列散熱器：

E系列散熱器適合于安裝長方形單相/三相固態繼電器或單相/三相一體化交流調壓、整流模塊。

型號	長×寬×高（不包括風扇）	型號	長×寬×高（不包括風扇）
E-60	88×100×80	E-90	125×100×80
E-75	105×100×80	E-105	150×100×80
（注：E系列散熱器可加裝風扇，型號8025，尺寸25mm×80mm×80mm）



E-60： 適合于負載實際工作電流不大于40A的一只單相長方形固態繼電器；

     E-75： 適合于負載實際工作電流（總和）不大于45A的一只單相/三相固態繼電器或單相/三相一體化交流調壓、整流模塊（整流模塊按實際輸入電流總和計）；

     E-90： 適合于負載實際工作電流（總和）不大于60A的一只單相/三相固態繼電器或單相/三相一體化交流調壓、整流模塊（整流模塊按實際輸入電流總和計）；

     E-105：適合于負載實際工作電流（總和）不大于75A

的一只單相/三相固態繼電器或單相/三相一體化交流調壓、整流模塊（整流模塊按實際輸入電流總和計）；

 ㈤  F系列散熱器：

F系列散熱器適合于安裝長方形單相/三相固態繼電器或單相/三相一體化交流調壓、整流模塊。



型號	長×寬×高（不包括風扇）	型號	長×寬×高（不包括風扇）
F-120	150×100×96	F-150	180×100×96

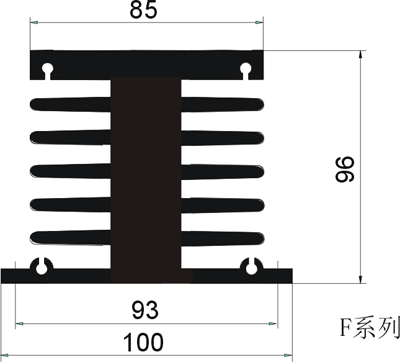

（注：F系列散熱器可加裝風扇，型號9225，尺寸25mm×92mm×92mm）



F-120：適合于負載實際工作電流（總和）不大于95A的一只單相/三相固態繼電器或單相/三相一體化交流調壓、整流模塊（整流模塊按實際輸入電流總和計）；

F-150：適合于負載實際工作電流（總和）不大于120A的一只單相/三相固態繼電器或單相/三相一體化交流調壓、整流模塊（整流模塊按實際輸入電流總和計）。
