產品詳情
普通型直流電機正反轉模塊

銷售熱線:0571-88139965 0571-88135419
銷售傳真:0571-88331960
技術支持:13819451813
郵 箱:loncont@163.com loncont@qq.com

點下面鏈接下載:產品使用說明書

普通型直流電機正反轉模塊.pdf


                                 直流電機正反轉控制模塊

㈠ 概述
   1、本模塊適用于直流電機的頻繁正反啟動運轉,或直流電感線圈的正負極性頻繁切換。
克服了機械式觸點容易跳火燒毀的缺點,壽命長,價格低,安裝使用方便。
  2、模塊工作電壓和控制電壓適合為12-24Vdc范圍,控制端和工作端之間不隔離。
  3、模塊內A向和B向之間轉換在控制端已設置互鎖電路,有效防止正反轉開關同時導通。
  4、模塊內部采用MOSFET功率管做輸出器件,導通壓降小,可靠性高。
  5、發光管LED顯示電機旋轉方向,當兩路LED都不亮時為停止狀態。
  6、控制端電流不大于25mA。
  7、S型模塊配有短路(short circuit)保護和過載保護功能。當輸出端發生短路故障時,能第一時間關閉功率場效應管,從而保護模塊的安全,避免造成模塊永久性損壞。保護狀態能自行鎖定,直至短路故障排除,電路重新啟動,即恢復正常運行。
  8、A型模塊配有調速功能,在正反切換的同時,可對電機進行雙向速度的手動或自動調節。

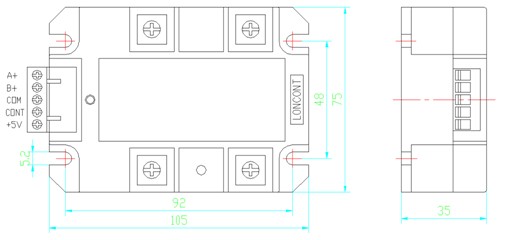

㈡ 外形尺寸:長105*寬75*高35 mm

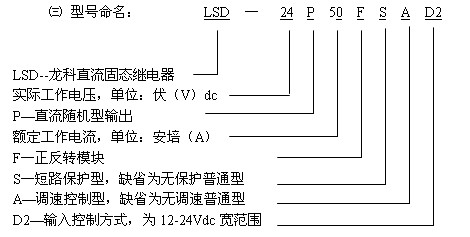

㈣ 普通型電流等級及型號如下表(12V--24V通用):
50A
75A
100A
125A
150A
LSD-24P50FD2
LSD-24P75FD2
LSD-24P100FD2
LSD-24P125FD2
LSD-24P150FD2

㈤ S型短路保護型電流等級及型號如下表(12V和24V不通用):
50A
75A
100A
125A
150A
LSD-12P50FSD2
LSD-12P75FSD2
LSD-12P100FSD2
LSD-12P125FSD2
LSD-12P150FSD2
LSD-24P50FSD2
LSD-24P75FSD2
LSD-24P100FSD2
LSD-24P125FSD2
LSD-24P150FSD2

㈥ A型調速控制型電流等級及型號如下表(12V--24V通用):
50A
75A
100A
125A
150A
LSD-24P50FAD2
LSD-24P75FAD2
LSD-24P100FAD2
LSD-24P125FAD2
LSD-24P150FAD2

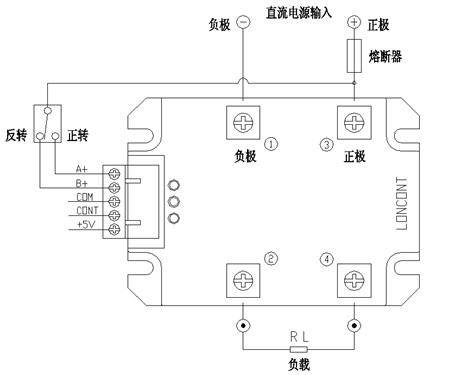

㈦ 普通型和短路保護型的接線圖:


①和③腳為電源輸入的負極和正極,②④腳接直流電機負載。必要時可接入快速熔斷器
( ①和③輸入正負極不允許接錯,否則可能損壞模塊 )

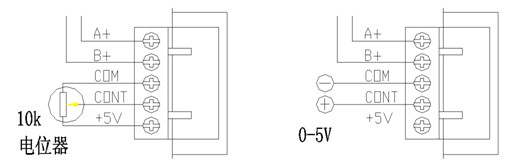

㈧A型模塊配有調速功能,在正反切換的同時,可對電機進行雙向速度的10k電位器的手動調節或0-5V電壓的自動調節,cont端的電壓越高則電機轉速越快,還可實現電機的緩啟動和緩停止。


調速型模塊的接線如下圖,輸入的12-24Vdc的直流電源應是電壓穩定的電源,如開關電源、蓄電池電源等,否則速度不易控制。
