                 小體積單相隔離型交流固態調壓器模塊

㈠ 概述

1、龍科小型單相交流固態調壓器模塊內部集電流控制電路、光電隔離電路、移相觸發電路、單向或雙向可控硅、RC阻容吸收回路等于一體，在4-20mA電流信號控制電路作用下，自動調節可控硅導通角，以改變負載上的電壓，從而調節輸出功率。

2、調壓器模塊適合用于電熱絲、IR遠紅外線、UV燈管，及變壓器線圈等負載。

3、調壓器輸出電壓可無級調制，有較好的調節線性，外形體積小，接線特別簡單方便。

4、調壓器直接從4-20mA控制信號中取電，無須外接任何交流或直流電源。

5、調壓器采用SMT工藝，DCB陶瓷基板，性能穩定，可靠性高。

6、調壓器有LED工作指示。

7、輸入控制端與強電主回路之間為全隔離（isolation）設計，絕緣介質耐壓大于2000 Vac。

㈡ 小型固態調壓器模塊負載輸出端電流等級及型號如下表：

㈣ 外形尺寸

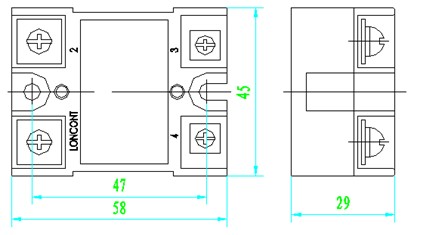

1、90A及以下規格的外形尺寸如下：

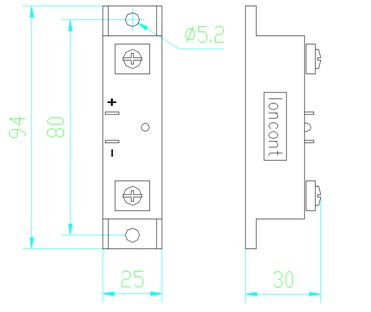

2、120A150A規格的外形尺寸如下：

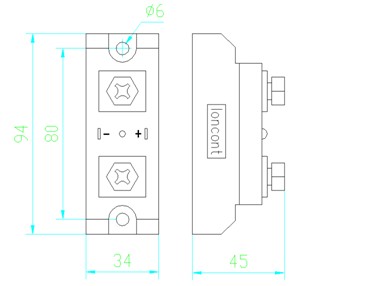

3、200A300A規格的外形尺寸如下：

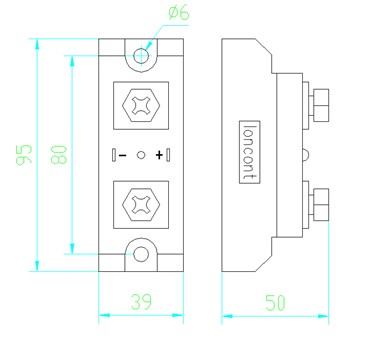

4、400A規格的外形尺寸如下：



㈤ 技術參數

控制參數	控制輸入方式	具有 4-20mA輸出控制的溫控儀表或PID調節器
	控制輸入阻抗	1.6 kΩ - 420 Ω（對應4-20mA變化范圍）
	LED指示	有



輸出參數	額定工作電壓	110-265Vac
	電網頻率	50 Hz
	斷態峰值截止電壓Vp	≥1200Vpk
	浪涌電流（電網一周）	800%
	最小負載電流	100mA
	斷態漏電流	＜12mA
	調節響應時間	10ms
	關斷最大延時	10ms



其它參數	介質耐壓  （輸入、輸出及外殼間）	≥2000 Vac
	絕緣電阻  （輸入、輸出及外殼間）	＞1000 MΩ（500Vdc）
	冷卻方式	散熱器（風冷）
	工作環境溫度	0---+55℃

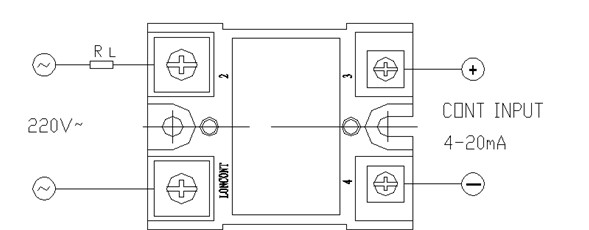

㈥ 應用接線圖：



調壓器內部①②端為可控硅電路，分為雙向可控硅普通型、單相可控硅反并增強型和單相可控硅半波型。其中半波型只對交流電壓的正半周調壓（模塊內部單向可控硅的陽極接①端，陰極接②端）。③④端為4-20mA控制輸入，③端接正極，④端接負極，可以與溫控表或PLC等的4-20mA輸出控制端口匹配。調壓器輸出電壓隨著控制信號的強弱而線性變化。
