                                                缺相保護型三相固態繼電器

㈠ 概述  LSR-TQ 系列缺相保護型三相交流固態繼電器，是在普通三相固態繼電器的基礎上增加了缺相保護電路，并且有超溫保護和欠壓保護功能，可有效地保證三相交流電機等三相負載的安全。繼電器采用進口大規模集成電路，輸入輸出光電隔離，內置RC吸收回路，雙色LED顯示正常或缺相兩種狀態。繼電器無須接入零線(N線)，適用于感性負載或阻性負載，Δ形或Y形接法均可。
當三相電源發生缺相（缺一相或二相）或斷相，繼電器會迅速切斷輸出，關閉工作，進入自鎖狀態，直至切斷輸入控制電源,重新加控制電。繼電器內置狀態（STA）輸出端子，為集電極開路式，可外接工作電壓3-24Vdc的直流指示燈、蜂鳴器、繼電器，或與其它自動控制設備連接，作報警提示。若將控制電壓直接輸入CONT端，則也可作普通三相交流固態繼電器使用。

㈡ 繼電器工作電壓350-430VAC，負載輸出端電流等級及型號如下表：

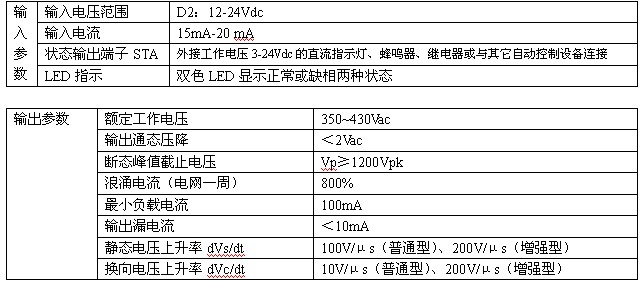

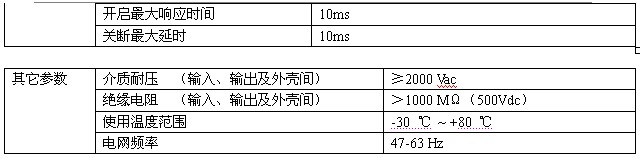

㈣ 技術參數

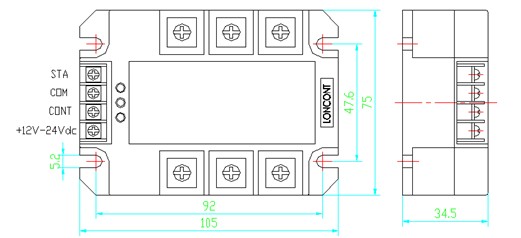

㈤ 外形尺寸www.jgwgs.com.cn.cn

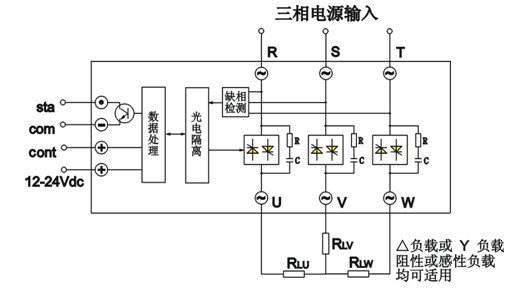

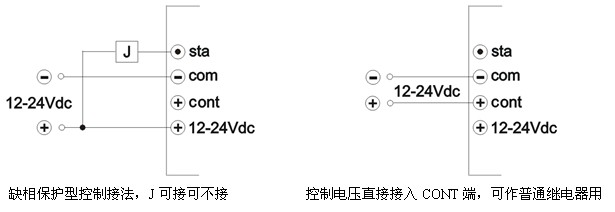

㈥ 原理框圖和接線圖www.jgwgs.com.cn

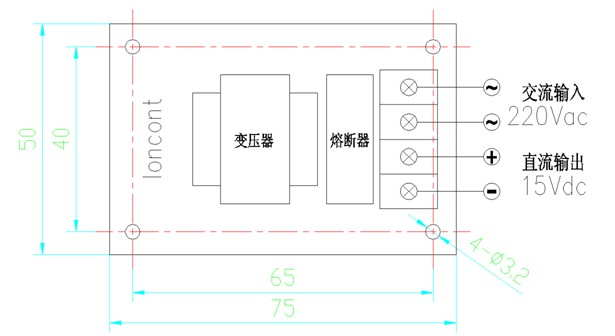

㈥ 本公司有配套15V控制電源供應，外形尺寸：長75*寬50*高35 mm 。如下圖：
